FY46T组合式减压阀

  • 浏览次数 3185
  • 添加日期 2012-12-22

产品说明

FY46T组合式减压阀主要由主阀、控制导阀、过滤器、针阀、球阀及旁通管道节流部位等组成。适用于温度≤80℃的水及非腐蚀性液体(汽油、煤油)和气体等需要降低到一定范围的设备和管路系统上,通过调节将进口压力降低至某一需要的出口压力值。当进口压力或流量发生变化时,靠介质本身的能量可自动保持出口压力在一定范围内。

主要技术参数

型号 公称通径 (mm) 公称压力 PN(MPa) 强度试验压力 (MPa) 最大进口压力 (MPa) 出口压力分段范围 (MPa)
FY46T-16C 65-250 1.6 2.4 1.6 0.08-0.2 0.2-0.5 0.5~1.2
300~400 0.08~0.2 0.2~0.5 0.5~1.0
FY46T-25 65-250 2.5 3.75 2.5   0.2-0.5 0.5~1.2
300~400   0.2~0.5 0.5~1.0

主要零件材料

零件名称

材质

阀体、阀盖

铸铁、碳钢、球铁

阀杆、活塞、阀瓣

不锈钢

阀座

过滤器、球阀、针阀、控制导阀

弹簧

硅锰钢

密封垫

丁腈橡胶

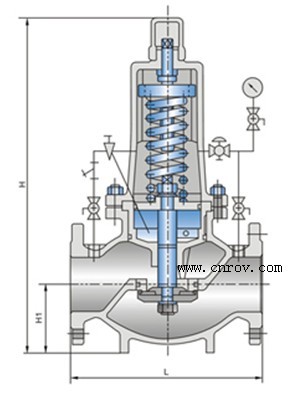

主要外形尺寸

公称通径 (mm) 尺寸 (mm)
L H1 H
50 250 95 540
65 290 100 560
80 310 105 580
100 350 125 650
125 400 140 685
150 480 160 915
200 600 190 1015
250 730 220 1220
300 850 250 1250
400 1100 320 1275
