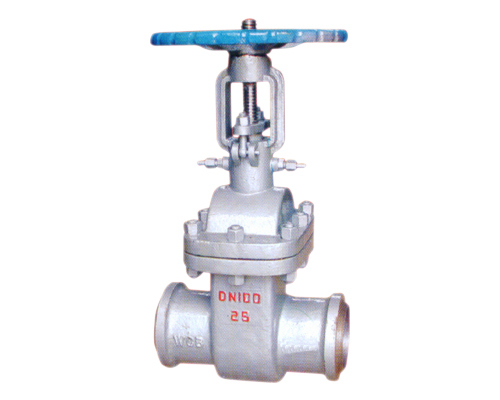

DS64H焊接式水封闸阀

  • 浏览次数 3371
  • 添加日期 2012-12-22

产品说明

水封闸阀具有以下优点:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

DS系列水封闸阀

产品材质: 铸钢等

结构特点及用途:

1 、本厂品的阀盖填料室具有水密封结构,当接口通入压力 0 、 6-1MPa 的水时,可使系统与 大气隔离,保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便,使用寿命长
4 、在管路上坐启闭装置用,必须处于全开或半开状态,不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种,驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ,工作温度 ≦ 425℃ ,工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。

水封闸阀-主要性能规范 Chief property and specification



试验压力
Test pressure
公称压力PN/MPa
1.0 1.6 2.5 4.O 6.4 1O.0
壳体强度试验
Shell Strength test
1.5 2.4 3.8 6.O 9.6 15.0
密封试验
Seal test
1.1 1.8 2.8 4.4 7.0 11.O
上密封试验
Back seal test
1.1 1.8 2.8 4.4 7.0 11.0
气密封试验
Leak- proofness test
0.5~O.7

·水封闸阀-使用范围 Scope of use


产品类别
Product
classification
适用温度/℃
Working
temperature
适用介质
Suitable medium
碳钢型(C)
Carbon steel
≤425  水、蒸汽、油品、非腐蚀性气体
Water,Stem,oilgoods
non-corrosive gas
合金钢(I)
Alloy steel
≤540

·水封闸阀-主要零件材料 Material for Main Parts


·水封闸阀-主要尺寸/mm Main dimensions
DS/Z64H-16、25 DS/Z64Y-16I、25I
公称通径
DN/mm
Nominal
diameter
L α H DO PNl.6/MPa PN2.5/MPa

D

D1

D

D1
50 250 37o30 334 250 58 50 64 4g
65 270 37o30 439 250 75 65 82 67
80 280 37o30 495 300 91 79 95 77
100 300 37o30 575 350 11O 97 117 101
125 325 37o30 587 350 136 121 144 126
150 350 37o30 607 350 163 146 172 158
200 400 37o30 740 400 223 202 223 202
250 450 37o30 863 400 278 254 278 254
300 500 37o30 990 400 330 305 330 305
350 550 37o30 1137 500 382 352 382 352
400 600 37o30 1523 500 432 399 432 39g
450 650 37o30 1618 600 485 451 485 451
500 700 37o30 1657 600 535 501 535 499
600 800 37o30 1746 700 636 601 636 599
注:PN1.6(16)阀门允许作为PN1.0(10)压力选用

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
公称通径
DN/mm
Nominal
diameter
L D α PN4.O/MPa PN6.4/MPa PNlO.0/MPa
D1 H D0 D1 H DO D1 H D0
50 250 64 37o30 49 345 300 50 350 300 49 350 300
65 270 83 37o30 67 441 300 66 447 300 64 447 300
80 280 96 37o30 79 495 350 77 499 350 75 499 350
100 300 117 37o30 101 575 350 99 582 400 87 582 400
125 325 144 37o30 126 587 400 129 590 400 125 590 400
150 350 172 37o30 152 607 400 150 611 450 145 611 450
200 400 223 37o30 200 740 450 198 745 550 190 747 550
250 450 278 37o30 252 863 550 246 867 650 236 869 650
300 500 330 37o30 302 1008 650 294 1008 750 282 1013 750
350 550 382 37o30 350 1142 750 342 1148 800 334 1148 850
400 650 432 37o30 397 1527 850 387 1531 900 377 1533 950
