一、概述
www.cnrov.com

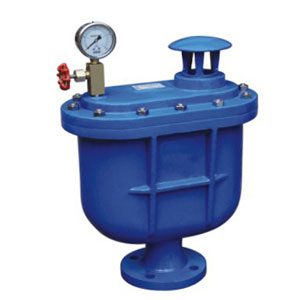

CARX复合式排气阀本阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及不泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。复合式排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。其工作原理是：当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。介质温度：0-80℃
主要零件如下：
|
零件名称
|
材质
|
|
阀体、阀盖
|
灰铸铁、球墨铸铁、不锈钢
|
|
阀瓣
|
碳钢、不锈钢
|
|
阀杆
|
铝青铜、铬不锈钢
|
|
浮球
|
不锈钢
|
二、主要零件材质
|
零件名称
|
阀体、阀盖
|
浮球
|
杠杆架
|
杠杆
|
塞头
|
|
材料
|
球墨铸铁、铸铁
|
不锈钢
|
不锈钢
|
铝青铜
|
铝青铜
|
三、主要外型尺寸
|
DN（mm）
|
25
|
32
|
50
|
65
|
80
|
100
|
150
|
200
|
|
L
|
280
|
280
|
360
|
360
|
400
|
465
|
537
|
537
|
|
L1
|
176
|
176
|
208
|
208
|
244
|
275
|
332
|
332
|
|
H
|
330
|
330
|
475
|
475
|
552
|
623
|
686
|
686
|
