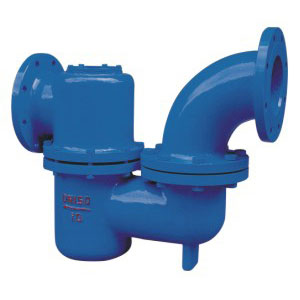

F43X-10型双封自净式防逆水封阀

  • 浏览次数 2877
  • 添加日期 2012-12-22

产品说明

双封自净式防逆水封阀产品特点:



F43X -10型防逆水封阀是主要应用干清、蓄水池溢流管道上.平时固阀内有水封可阻止下水管道臭气进入清水池,因大雨下水道堵塞等造成雨污水管水位增高时可阻止污水倒灌清水池,是良好的供水卫生保护装置。

双封自净式防逆水封阀主要性能

本阀结构简单,溢流顺畅无阻,具有双重水封作用。阻隔臭气及污水倒灌,性能可靠,效果良好,且污水倒灌时所带杂物亦不影响密封性能。

双封自净式防逆水封阀工作原理

F43x10T防逆水封目主要由带存水弯的阀体及浮球盖板组件等组成.带浮球的盖板盖在阀体的密封阀座上,将阀腔分成内外两部分,内腔为清水部分,外腔通排水管道,当内腔充满清水时,目位于内脏的浮球作月,盖板压力降低,易于开启通流。溢流停止后,盖扳可自行复位.盖严阀座.从而可严格组断臭气殛污水倒灌。如果水池进水口浮球阀*关良好.数年不溢流,阀腔无水,浮球可加重盖板重量.更好地盖严目座,目样可严格姐隔臭气及防止雨,污水倒灌清水池。如果污水进入阀体外腔.所带杂物仅能粘附在盖板外表面,不影响盖柱封严阗座。故该防逆水月工作可靠.效果好,不易出故障。且当有杂物沉淀时.T次溢流时可自动冲出阀体。

双封自净式防逆水封阀主要外形尺寸

DN

D

D1

D2

L

H

H0

80

200

1 60

135

500

380

85

1 00

220

180

155

560

420

85

1 50

285

240

210

690

51 0

85

200

340

295

265

825

600

95

250

395

350

320

945

700

95

300

445

400

368

1065

795

95

400

565

51 5

480

1308

930

100

500

670

620

582

1531

1080

100

600

780

725

682

1770

1250

100

700

895

840

794

2013

1440

120

800

1015

950

901

2246

1610

120

900

1115

1050

1010

2450

1810

120

1000

1230

1160

1110

2695

1940

120

1200

1 455

1 380

1320

2700

1780

140

1400

1 675

1 590

1530

31 00

2080

1 40

双封自净式防逆水封阀技术参数

公称压力:PNl 6—2 5M Pa
公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598

双封自净式防逆水封阀主要外形连接尺寸

DN

管径

1/2”

3/4”

1”

11/4”

11/2”

2”

21/2”

mm

15

20

25

32

40

50

65

L

1.6MPa

200

300

320

340

.350

365

465

2.5MPa

220

320

340

355

380

385

485

DN

管径

3”

4”

5”

6”

8”

10”

12”

mm

80

100

125

150

200

250

300

L

1.6MPa

510

575

600

645

755

855

955

2.5MPa

520

585

600

645

755

855

955
