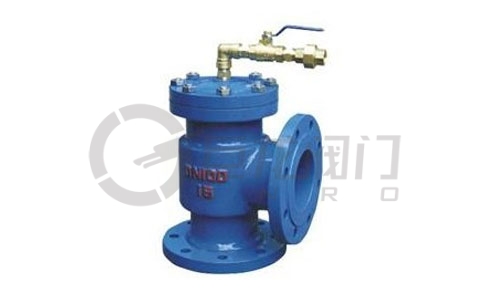

产品说明
作用与用途：能够调控启闭速度的止回阀,在水泵启动或停止运行时,可配合现场调节至最佳开启或关闭速度。可用于高层建筑，生活区等供水管网系统及城市供水工程，减少水锤现象，以达到安全用安静的启闭效果。
技术参数：
公称压力：1.0MPa、1.6MPa、2.5MPa
壳体实验压力：P=1.5PN
密封实验压力：P=1.1PN
适用介质：水
适用温度：0℃-80℃

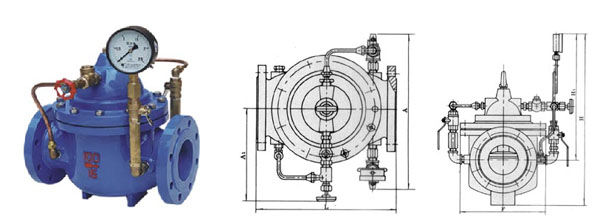

公称通径
DN(mm) |
尺寸（mm）
|
| L |
D |
D1 |
A1 |
A |
H1 |
H |
F |
| 25 |
205 |
115 |
85 |
190 |
270 |
100 |
160 |
110 |
| 32 |
210 |
135 |
100 |
200 |
280 |
105 |
175 |
115 |
| 40 |
210 |
145 |
110 |
210 |
300 |
130 |
210 |
160 |
| 50 |
240 |
165 |
125 |
215 |
320 |
135 |
230 |
170 |
| 65 |
275 |
185 |
145 |
230 |
340 |
150 |
270 |
185 |
| 80 |
290 |
200 |
160 |
240 |
350 |
180 |
290 |
210 |
| 100 |
370 |
220 |
180 |
255 |
400 |
230 |
370 |
280 |
| 125 |
400 |
250 |
210 |
270 |
420 |
285 |
420 |
320 |
| 150 |
455 |
285 |
240 |
280 |
430 |
320 |
460 |
370 |
| 200 |
550 |
340 |
295 |
290 |
450 |
415 |
720 |
460 |
| 250 |
745 |
405 |
355 |
310 |
460 |
500 |
770 |
525 |
| 300 |
800 |
460 |
410 |
330 |
470 |
600 |
900 |
610 |
| 350 |
830 |
520 |
470 |
350 |
480 |
635 |
1035 |
700 |
| 400 |
860 |
580 |
525 |
360 |
495 |
660 |
1400 |
750 |
| 450 |
860 |
640 |
585 |
380 |
520 |
680 |
1400 |
780 |
| 500 |
950 |
705 |
650 |
395 |
550 |
730 |
1680 |
830 |
| 600 |
110 |
840 |
770 |
420 |
570 |
780 |
1880 |
888 |
|
