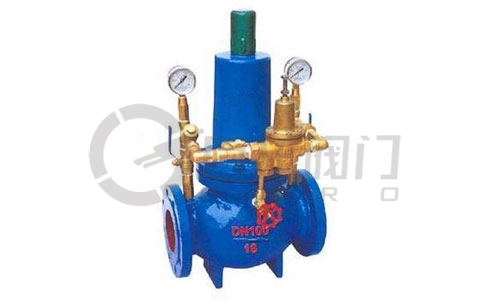

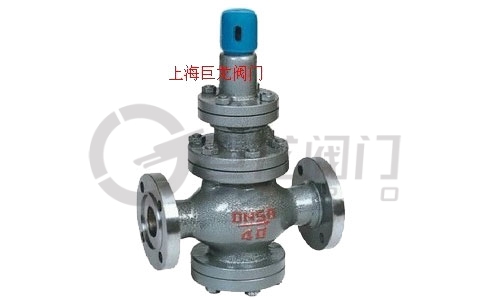

先导活塞式减压阀 Y43H

  • 浏览次数 3376
  • 添加日期 2012-12-24

产品说明

本系列减压阀属于先导活塞式减压阀。由主 阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压 力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,超减压稳 压作用。

一、产品[先导活塞蒸汽减压阀]的详细资料:

产品型号:Y43H/Y型

产品名称:先导活塞蒸汽减压阀

产品特点:本系列减压阀属于先导活塞式减压阀。由主 阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压 力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,超减压稳 压作用。



二、主要技术参数和性能指标:

公称压力(MPa)
1.6
2.5
4.0
6.4
10.0
16.0
壳化试验压力(MPa)
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(MPa)
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力(MPa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(MPa)
1.0-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-35
0.5-45
压力特性偏差(MPa)△P2P
GB12246-1989
流量特性偏差(MPa)△P2G
GB12246-1989
最小压差(MPa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
GB12245-1989

*.壳体试验不包括膜片、顶盖。

三、流量系数(Cv):

DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500


四、主要零件材料:

零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/铜合金
活塞
合金铸铁
导阀座 导阀杆
2Cr13
主阀弹簧
1Cr18Ni9Ti
导阀主弹簧
50CrVA
调节弹簧
60Si12Mn

五、Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)单位:mm

公称通径
DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
295
90
20
160
180
330
98
25
180
200
330
110
32
200
220
330
110
40
220
240
345
125
50
250
270
345
125
65
280
300
350
130
80
310
330
385
160
100
350
380
385
170
125
400
450
400
200
150
450
500
415
210
200
500
550
475
240
250
650
525
290
300
800
580
335
350
850
620
375
400
900
660
405
450
900
730
455
500
950
750
465

六、连接形式:

法兰式:RF MF RJ
执行标准:JB79 GB9113 ANSI B16.5

七、Y43H蒸汽减压阀外形尺寸(PN6.4-16.0) 单位:mm

公称通径
DN

外 形 尺 寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

305

105

20

180

200

340

105

25

200

220

340

120

32

220

230

340

120

40

240

240

355

135

50

270

300

355

135

65

300

340

360

140

80

330

360

395

17

100

380

400

185

125

450

415

215

150

500

430

225

200

550

495

260

250

650

545

310

300

800

600

355

350

850

640

395

400

900

690

435

500

950

-

780

495
