ZJHP(M)型气动单座（套筒）调节阀
一、阀体
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
二、阀内组件
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

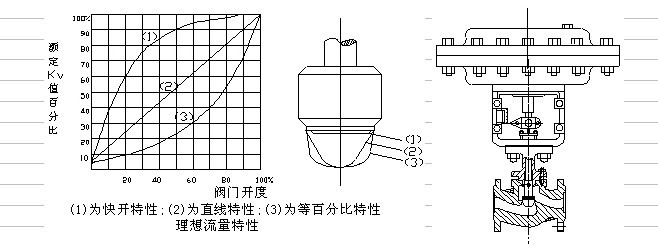

三、流量特性图
四、执行机构
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一关式
五、主要技术参数
|
公称通径(mm) |
阀座直径(mm) |
额定流量系数Kv |
额定行程(mm) |
薄膜有效面积cm2 |
固有可调比 |
环境温度℃ |
基本误差 |
回 差 |
死 区 |
额定流量系数 |
泄漏量 |
|
|
直线 |
等百分比 |
|||||||||||
|
G3/4 |
3 |
0.08 |
10 |
220 |
50:1 |
-40~+85 |
不带定位器±5% 带定位器±1% |
不带定位器±3% 带定位器1% |
不带定位器±3% 带定位器0.4% |
±10% |
单座10-4阀额容量（套筒10-3阀额定容量） |
|
|
20 |
10 |
1.8 |
1.6 |
10 |
350 |
|||||||
|
12 |
2.8 |
2.5 |
||||||||||
|
15 |
4.4 |
4 |
||||||||||
|
20 |
6.9 |
6.3 |
||||||||||
|
25 |
25 |
11 |
10 |
16 |
||||||||
|
40 |
32 |
17.6 |
16 |
25 |
||||||||
|
40 |
27.5 |
25 |
||||||||||
|
50 |
50 |
44 |
40 |
|||||||||
|
65 |
65 |
69 |
63 |
40 |
560 |
|||||||
|
80 |
80 |
110 |
100 |
|||||||||
|
100 |
100 |
176 |
160 |
|||||||||
|
150 |
125 |
275 |
250 |
60 |
900 |
|||||||
|
150 |
440 |
400 |
||||||||||
|
200 |
200 |
690 |
630 |
|||||||||
|
250 |
250 |
1000 |
900 |
100 |
1400 |
|||||||
|
300 |
300 |
1600 |
1440 |
|||||||||

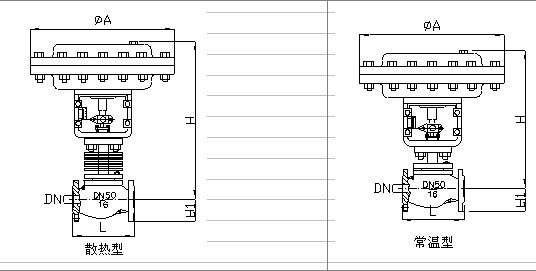

六、ZJHP/M型气动调节阀外形图
七、ZJHP/M型气动薄膜调节阀外型尺寸
|
|
L(mm) |
H(mm) |
H1(mm) |
|
||||||||||
|
ANSI125FF |
ANSI300 |
ANSI600 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
ФA(mm) |
|||||
|
G3/4″ |
120 |
120 |
120 |
253 |
|
31 |
31 |
|
236 |
|
||||
|
20 |
181 |
194 |
206 |
398.5 |
548.5 |
45 |
52.5 |
65 |
285 |
|||||
|
25 |
184 |
197 |
210 |
410.5 |
560.5 |
50 |
57.5 |
70 |
||||||
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
||||||
|
50 |
254 |
267 |
286 |
457.5 |
627.5 |
70 |
82.5 |
90 |
||||||
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92.5 |
102.5 |
360 |
|||||
|
80 |
298 |
317 |
337 |
622 |
8.7 |
95 |
100 |
107.5 |
||||||
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117.5 |
125 |
|
||||
|
150 |
451 |
473 |
508 |
870 |
1130 |
132.5 |
142.5 |
150 |
172.5 |
470 |
||||
|
200 |
600 |
610 |
650 |
890 |
1150 |
160 |
170 |
187.5 |
207.5 |
|||||
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此连接尺寸与老产品的采用的JB78－59《铸铁法兰》,JB79－59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001－1984
ANSIB16.5－1981
法兰连接：FF、PR、RJ和LG。
八、型号编制说明
|
Z |
J |
H |
P |
16 |
C |
G |
K |
|
自控阀门 |
执行机构： |
多弹簧气动薄膜执行机构 |
阀门结构类型： |
公称压力： |
阀体材质： |
温度类型： |
作用型式： |
|
|
J：表示精小型 |
|
P：表示单座 |
16：表示1.6MPa |
C：表示碳钢 |
G：中温型常温省略 |
K：表示气开型 |
|
|
|
|
N：表示双座 |
25：表示2.5MPa |
P：表示不锈钢 |
|
B：表示气关型 |
|
|
|
|
M：表示套筒阀 |
40：表示4.0MPa |
F46：表示阀体衬氟 |
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
