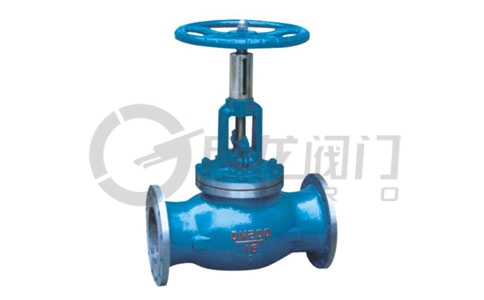

一、T40H大连式产品概述
本公司生产的T40H大连式手动调节阀及自锁手动调节阀主要用于城市集中供热，区域供热，循环水工程，热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，可取代节流孔板，是一种可改变孔径的节流装置。
二、 要零件材料
|
零件名称 |
材料 |
|
阀体、阀盖、填料压盖 |
灰铸铁、铸钢、不锈钢、黄铜 |
|
阀杆、阀瓣、密封圈 |
不锈钢 |
|
阀杆螺母 |
黄铜 |
三、主要技术参数
|
公称压力PN（MPa） |
试验压力（MPa） |
工作压力（MPa） |
工作介质 |
介质温度(℃) |
||
|
壳体 |
密封 |
P20 |
P12 |
|||
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
水、蒸汽 |
≤200 |

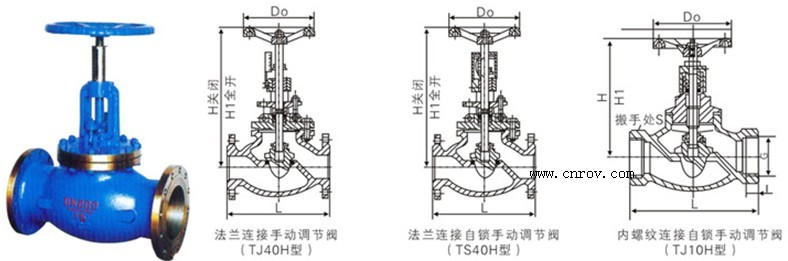

四、主要外形安装尺寸
|
型号 |
公称压力 |
公称通径 |
尺寸（mm） |
|||
|
L |
H |
H1 |
DO |
|||
|
T40H-16 |
1.6 |
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
||
|
25 |
160 |
182 |
197 |
120 |
||
|
32 |
180 |
192 |
210 |
140 |
||
|
40 |
200 |
250 |
275 |
160 |
||
|
50 |
230 |
264 |
295 |
180 |
||
|
65 |
290 |
380 |
420 |
220 |
||
|
80 |
310 |
413 |
460 |
280 |
||
|
100 |
350 |
466 |
520 |
300 |
||
|
125 |
400 |
540 |
620 |
350 |
||
|
150 |
480 |
623 |
710 |
400 |
||
|
200 |
495 |
687 |
825 |
450 |
||
|
250 |
622 |
782 |
915 |
500 |
||
|
300 |
698 |
914 |
1080 |
550 |
||
|
350 |
787 |
968 |
1150 |
680 |
||
|
400 |
914 |
1037 |
1250 |
680 |
||
